Плата, сумісна з Arduino Uno R3, на ATmega328P для верстата ЧПУ з прошивкою GRBL

Код: ttr016

Плата, сумісна з Arduino Uno R3, на ATmega328P у панельці: USB-B, гніздо живлення, ICSP. З GRBL керує верстатом на 3 осі.

Ціна 390₴

В наявності

Характеристики

  • Інтерфейс підключення USB
  • Кількість осей 3 осі
  • Сумісне ПЗ GRBL
  • Мікроконтролер ATmega328P

Опис

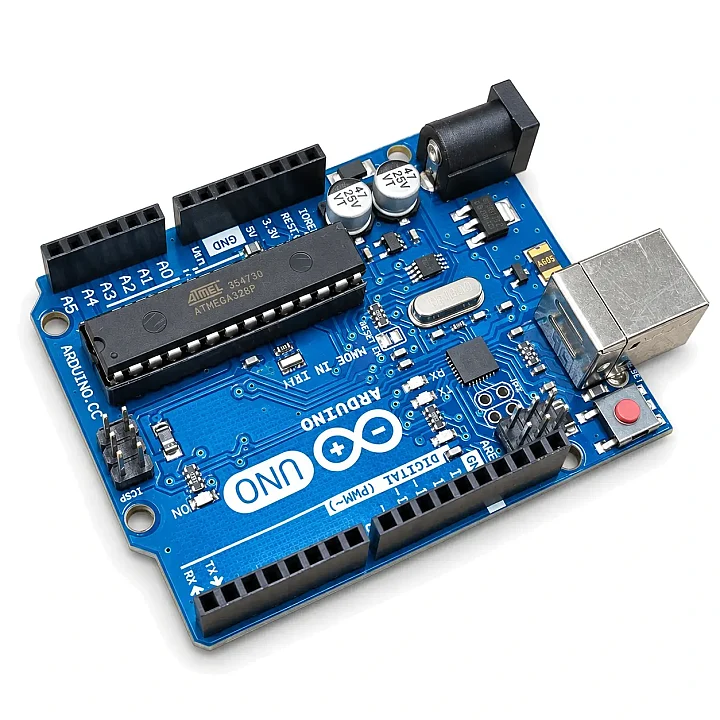

Плата, сумісна з Arduino Uno R3, зібрана на мікроконтролері ATmega328P за відкритою схемою Uno R3. Це сумісна плата, а не виріб виробництва Arduino. Мікросхема ATMEGA328P-U встановлена в панельку, на платі є роз'єм USB-B, гніздо живлення та роз'єм ICSP.

Uno-сумісна плата як контролер верстата

Контролером верстата плата стає після завантаження прошивки GRBL. За документацією GRBL прошивка працює на Arduino Uno з ATmega328P, приймає G-код з комп'ютера по USB і керує трьома осями X, Y і Z. Зверху на плату встановлюють плату розширення CNC Shield з драйверами крокових двигунів.

Роз'єми та виводи

  • За документацією Arduino схема Uno R3 має 14 цифрових входів і виходів, 6 з них з PWM, і 6 аналогових входів.
  • Роз'єм USB для зв'язку з комп'ютером, гніздо живлення та роз'єм ICSP.
  • Мікроконтролер не впаяний, його можна замінити без паяння.

Де застосовують

  • Саморобні фрезерні та гравірувальні верстати, лазерні гравери на GRBL.
  • Навчальні й макетні проєкти з кроковими двигунами, датчиками та реле.

Рекомендації

  • Завантажте GRBL через Arduino IDE за інструкцією GRBL, потім встановіть CNC Shield.
  • G-код надсилайте з комп'ютера по USB програмою-відправником для GRBL.
  • Живлення двигунів подавайте на CNC Shield, а не через плату.
