Комплект NC Studio Classic на 3 осі: плата PCI, інтерфейсна плата та кабель 3 м для верстата ЧПУ
Код: elc013
Комплект для керування верстатом з NC Studio на 3 осі: плата PCI в комп'ютер, інтерфейсна плата для шафи, кабель D-sub 15, 3 м.
Характеристики
- Інтерфейс підключення PCI
- Кількість осей 3 осі
- Сумісне ПЗ NC Studio
- Довжина кабелю 3 м
- Країна-виробник Китай
Опис
Комплект NC Studio Classic з'єднує комп'ютер із верстатом на 3 осі. Плата PCI встановлюється в системний блок, інтерфейсна плата в електрошафу верстата, а кабель довжиною 3 м зв'язує їх між собою. Верстатом керують із програми NC Studio.
Як працює NC Studio
NC Studio це програма керування верстатом під Windows. Комп'ютер із платою PCI розраховує траєкторію за керуючою програмою в G-коді й передає сигнали на інтерфейсну плату. До неї підключаються драйвери осей, кінцевики та керування шпинделем.

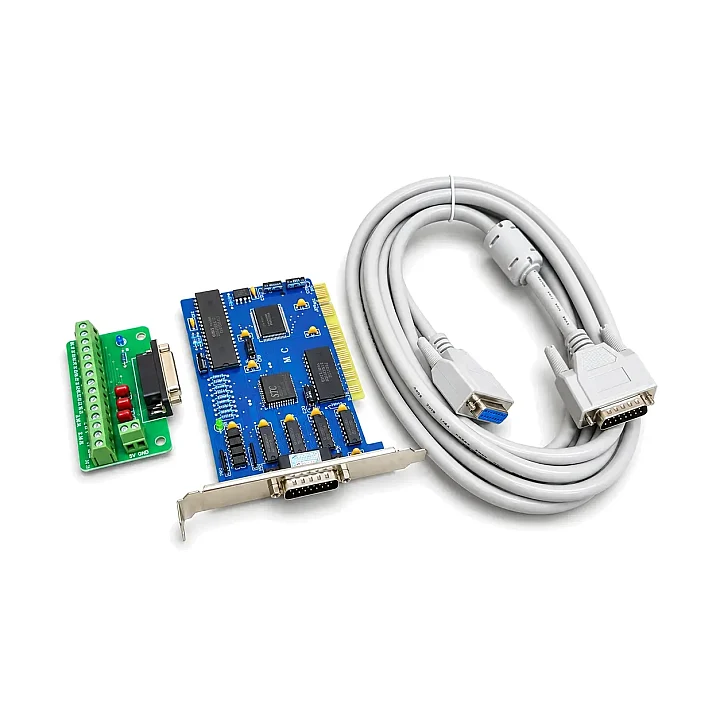

Комплектація
- Плата PCI з маркуванням «MC» і 15-контактним роз'ємом D-sub на планці.
- Інтерфейсна плата з 15-контактним роз'ємом D-sub, гвинтовими клемами сигналів і клемами живлення 5V і GND.
- Кабель 3 м з 15-контактними роз'ємами D-sub і феритовим кільцем.
Рекомендації з встановлення
- Знадобиться комп'ютер із вільним слотом PCI.
- Спочатку встановіть програму NC Studio, потім плату: драйвер плати встановиться без перевстановлення програми.
- Драйвери, кінцевики та шпиндель підключайте до інтерфейсної плати за схемою з документації комплекту.
- Кабель між платами прокладайте окремо від силових кабелів двигунів і шпинделя.
