Плата опторазвязки Mach3 LPT на 5 осей с реле шпинделя и выходом 0-10 В для станка ЧПУ

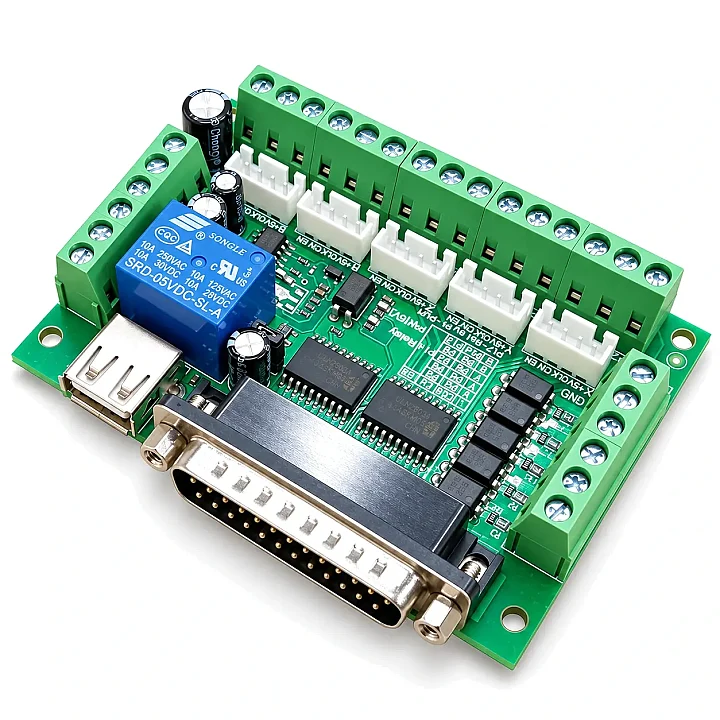

Плата опторазвязки Mach3 LPT на 5 осей связывает параллельный порт компьютера с драйверами шаговых двигателей, концевиками и шпинделем станка. Плата имеет маркировку «MACH3 Interface Board», назначение каждого контакта подписано прямо на текстолите.

Зачем нужна плата опторазвязки

Mach3 выводит через LPT сигналы шага и направления по каждой оси и считывает состояние концевиков и кнопок. Плата раскладывает эти сигналы по клеммам и разъёмам, а входы со станка пропускает через оптроны. Так наводки от двигателей и ошибки в проводке не доходят до порта компьютера.

Конструкция

• Разъём DB25 под кабель LPT.
• Пять разъёмов для драйверов осей X, Y, Z, A и B.
• Реле Songle SRD-05VDC-SL-C для пуска шпинделя.
• Оптроны на входах P10-P15.
• Винтовые клеммы питания, входов и управления шпинделем.
• Гнездо USB-A только для питания платы 5 В, данные через него не идут.

Назначение контактов

• Питание: +12-24V (IN) и GND.
• Выход PWM 0-10V (OUT) для задания оборотов шпинделя, контакты реле включения шпинделя.
• Шаг и направление: X на P2 и P3, Y на P4 и P5, Z на P6 и P7, A на P8 и P9, B на P16 и P17, сигнал EN на P14.
• Входы: P10 аварийная остановка, P11 датчик инструмента, P12, P13 и P15 концевики X, Y и Z, общий GND.
• Контакты PC5V и PCGND.

Рекомендации по подключению

• В Mach3 в окне Ports and Pins назначьте пины шага, направления и входов в точности как они подписаны на плате.
• Драйверы подключайте к выходам шага, направления и EN по схеме из документации на драйвер.
• Кабель LPT и провода концевиков ведите отдельно от силовых кабелей двигателей и шпинделя.
