Контроллер Mach3 USB на 4 оси BitSensor BSMCE04U-PP с выходом 0-10 В для станка ЧПУ

Код: ttr011

USB-контроллер Mach3 на 4 оси: step/dir для X, Y, Z, A, входы IN1-IN4, выходы OUT1-OUT4 и аналоговый выход для частотника.

Цена 829₴

В наличии

Характеристики

  • Интерфейс подключения USB
  • Количество осей 4 оси
  • Совместимое ПО Mach3
  • Микроконтроллер STM32F103

Описание

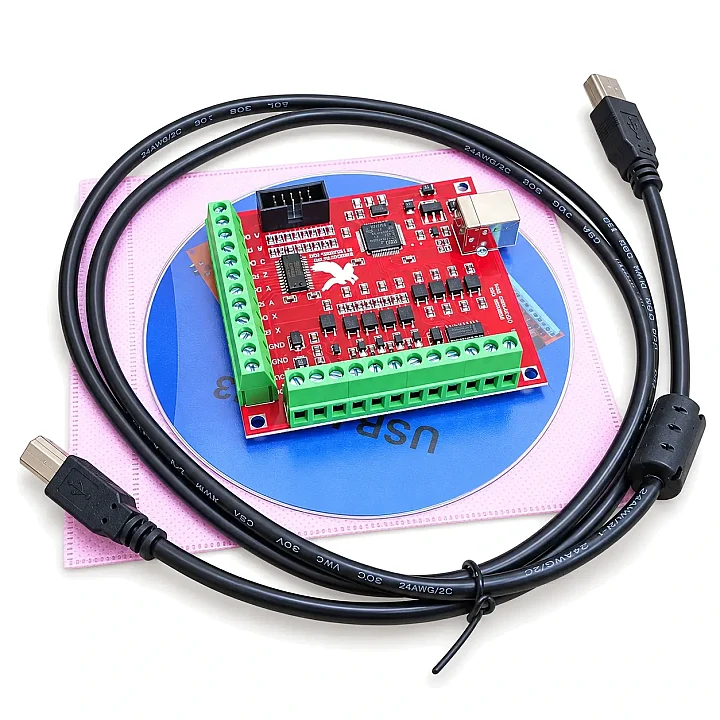

Контроллер BitSensor BSMCE04U-PP подключает станок с ЧПУ к компьютеру с Mach3 через USB и управляет четырьмя осями. На плате маркировка «BSMCE04U-PP», в основе микроконтроллер STM32F103.

Как работает USB-контроллер Mach3

Mach3 передаёт управляющую программу контроллеру по USB, а импульсы шага и направления для драйверов контроллер формирует сам. Поэтому порт LPT не нужен, и станок можно подключить к ноутбуку или современному ПК.

Клеммы

  • Оси: XP и XD, YP и YD, ZP и ZD, AP и AD (шаг и направление осей X, Y, Z, A).
  • Входы IN1-IN4 для концевиков, аварийной кнопки и датчика инструмента.
  • Выходы OUT1-OUT4 для реле: пуск шпинделя, охлаждение и другие нагрузки.
  • AVI, 10V и GND для задания оборотов шпинделя через частотный преобразователь.
  • Питание 24V, общие провода DCM и ACM, выход 5V.
  • Разъём USB-B и 10-контактный разъём IDC.

Рекомендации по подключению

  • Перед первым запуском установите в Mach3 плагин контроллера.
  • Частотный преобразователь, питание, аварийную кнопку, концевики, датчик инструмента, реле и драйверы подключайте по схеме подключения контроллера.
  • Используйте экранированный кабель USB или кабель с ферритовым фильтром и прокладывайте его отдельно от силовых кабелей шпинделя.
